Come configurare ExpressLRS (ELRS) su Betaflight: guida completa

ExpressLRS (ELRS) è diventato il protocollo radio più popolare nel mondo FPV grazie alla sua latenza bassissima, alla portata eccellente e al fatto di essere completamente open source. In questa guida ti spiego come configurarlo da zero con Betaflight 4.5.

Cosa ti serve

Prima di iniziare, assicurati di avere:

• Un radiocomando compatibile ELRS (consiglio il Radiomaster TX15 MAX)
• Una ricevente ELRS (come la Happymodel EP1 ELRS)
• Betaflight Configurator installato sul PC
• Un cavo USB per collegare il flight controller

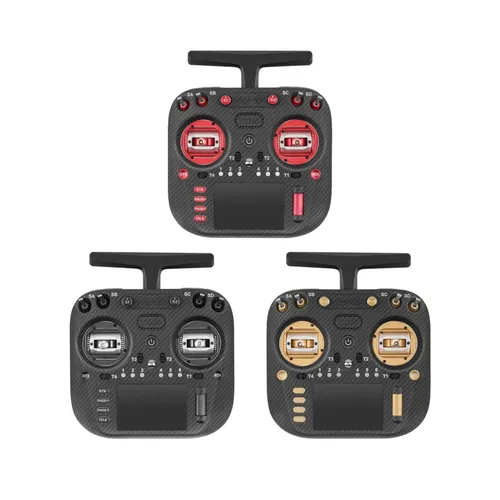

Radiomaster TX15 MAX

4.6

Radiocomando Radiomaster TX15 MAX con ExpressLRS integrato

• #radiocomando
• #elrs

Vedi su AmazonDrone24Hours

Step 1: Aggiornare il firmware ELRS

Il primo passo è assicurarsi che radiocomando e ricevente abbiano la stessa versione del firmware ELRS. Questo è fondamentale: versioni diverse non comunicano tra loro.

Sul radiocomando

1. Scarica ELRS Configurator dal sito ufficiale
2. Collega il radiocomando via USB
3. Seleziona il tuo modello (es. “Radiomaster TX15 MAX”)
4. Imposta la binding phrase, una parola segreta che collega radio e ricevente
5. Clicca “Build & Flash”

Sulla ricevente

1. Collega la ricevente al PC via UART (o usa il passthrough da Betaflight)
2. In ELRS Configurator seleziona il modello della ricevente
3. Inserisci la stessa binding phrase usata sul radiocomando
4. Flash il firmware

Consiglio: usa sempre la binding phrase anziché il binding manuale con il pulsante. È più affidabile e non devi ripeterlo se cambi ricevente.

Step 2: Collegare la ricevente al flight controller

La ricevente ELRS va collegata a una porta UART libera del flight controller. I collegamenti sono:

• TX della ricevente → RX della UART sul FC
• RX della ricevente → TX della UART sul FC
• 5V → 5V
• GND → GND

Attenzione: i fili TX e RX si incrociano. Il TX della ricevente va nel RX del FC e viceversa.

Step 3: Configurare Betaflight

Porte (tab Ports)

1. Apri Betaflight Configurator e connettiti al FC
2. Vai nella tab Ports
3. Sulla UART dove hai collegato la ricevente, attiva Serial RX
4. Salva e riavvia

Configurazione (tab Configuration)

1. Vai nella tab Configuration
2. Nella sezione Receiver, imposta:
   • Receiver Mode: Serial (via UART)
   • Serial Receiver Provider: CRSF
3. Salva e riavvia

Verifica (tab Receiver)

1. Vai nella tab Receiver
2. Accendi il radiocomando
3. Dovresti vedere le barre dei canali che si muovono quando tocchi gli stick
4. Verifica che i canali siano mappati correttamente (AETR o TAER)

Se le barre non si muovono, controlla:

• Che la binding phrase sia identica su radio e ricevente
• Che i fili TX/RX non siano invertiti
• Che la UART sia quella giusta

Bind anche da Betaflight

Con ricevente su ELRS 3.4 o successivi puoi metterla in binding direttamente dal pulsante “Bind Receiver” nella tab Receiver di Betaflight, senza toccare il drone. La binding phrase resta comunque il metodo più comodo e affidabile.

Step 4: Impostazioni consigliate ELRS

Per ottenere il massimo da ELRS, ecco le impostazioni raccomandate:

Parametro	Freestyle	Racing	Long Range
Packet Rate	250 Hz	500 Hz	50 Hz
Telemetry Ratio	1:8	1:16	1:2
Switch Mode	Hybrid	Full Res	Hybrid
TX Power	100 mW	250 mW	500 mW+

Per il freestyle, 250 Hz è un ottimo compromesso tra latenza e portata. Per il racing puro, 500 Hz ti dà la latenza più bassa possibile.

Risoluzione problemi comuni

”La ricevente non si collega”

• Verifica che la binding phrase sia identica (case sensitive!)
• Aggiorna entrambi i firmware alla stessa versione
• Prova a riflashare la ricevente via Betaflight Passthrough

”I canali sono invertiti”

• In Betaflight, vai nella tab Receiver e cambia il channel map
• ELRS usa di default AETR (Aileron, Elevator, Throttle, Rudder)

“Failsafe continuo”

• Controlla i collegamenti fisici (saldature fredde?)
• Verifica che la UART non sia condivisa con altri dispositivi
• Prova una UART diversa

Radiocomandi consigliati per ELRS

Radiomaster TX15 MAX

4.6

Radiocomando Radiomaster TX15 MAX con ExpressLRS integrato

• #radiocomando
• #elrs

Vedi su AmazonDrone24Hours

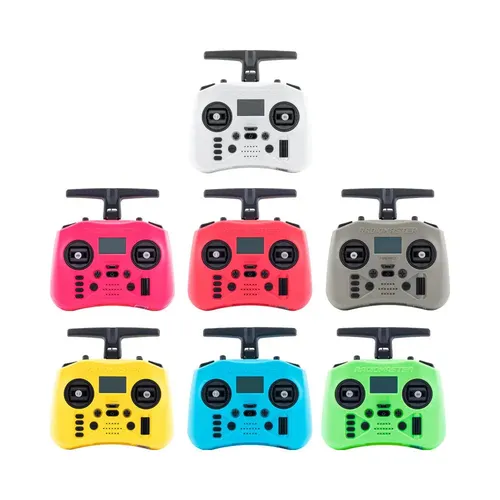

Radiomaster Pocket ELRS

4.6

Radiocomando compatto con ELRS integrato, perfetto per viaggiare

• #radiocomando
• #elrs
• #compatto

da79€

Vedi su AmazonDrone24Hours

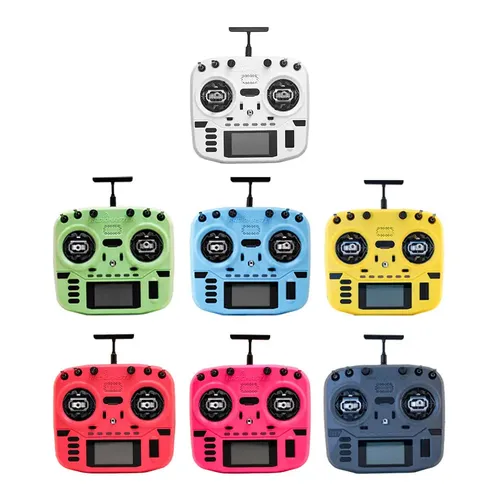

Radiomaster Boxer ELRS

4.7

Radiocomando con form factor gamepad e ELRS

• #radiocomando
• #elrs

da119€

Vedi su Drone24Hours

Conclusione

ELRS è il futuro dei protocolli radio FPV: open source, prestazioni eccellenti, e compatibile con tutti i principali radiocomandi. Una volta configurato, non tornerai più indietro.

Se hai domande, apri una discussione sul nostro forum o contribuisci a migliorare questa guida su GitHub.
