BETAFPV F3 OSD Brushed FC Flysky Rx

Questa piccola flight controller è adatta per micro build con motori brushed, consigliamo gli 8520, il processore F3 è più che sufficiente per garantire voli perfetti mantenendo il prezzo della board molto basso. Ottima per sostituire le FC standard di molti micro droni economici.

Caratteristiche

  • Questa flight controller integra un processore F3, la BetaFlight OSD e una ricevente compatibile con SPI FlySky, pensato per quadricotteri di piccole dimensioni come Micro Whoop o Blade Inductrix.
  • Completamente programmabile tramite Betaflight Configurator, utilizzando la porta USB integrata, si possono settare i PID e i rates secondo le tue impostazioni preferite.
  • Progettato per funzionare con le attuali configurazioni Tiny Whoop o Blade Inductrix questa flightcontroller si adatta a tutti i tipi di frame per micro quads.
  • Ricevitore nativo con protocollo Flysky SPI integrato, compatibile con quasi TUTTE le radio Flysky (es. FS-I6 / FS-I6S) o trasmettitore compatibile Flysky come Turnigy Evolution ecc.
  • La FC arriva già flashata con Betaflight 3.5 e cavo a spirale pre-saldato da 55 mm con connettore JST-PH 2.0, connettore AKA PowerWhoop.

Specifiche Tecniche

  • CPU: STM32F303
  • Giroscopio: MPU6000
  • ESC: Tutti i  FETs sopportano un assorbimento massimo di 6.3A. Compatibili con motori 6x15mm/7x20mm/8x20mm/8.5x20mm.
  • Dimensioni: 26mm x 26mm, pienamente compatibile con i frame Blade Inductrix o Tiny Whoop, Eachine 013 ecc.
  • Firmware: Betaflight CRAZYBEEF3FS
  • OSD: BetaFlight OSD integrata
  • Ricevente: Protocollo SPI Flysky AFHDS 2A
  • Cavo di alimentazione: 55mm, con connettore JST-PH 2.0, AKA PowerWhoop connector
  • Peso: 3.7g

Betaflight OSD

Grazie alla OSD integrata nella FC BETAFPV F3 per motori brushed puoi controllare direttamente dal visore FPV importanti dati di volo, come la tensione della batteria, e molto altro. Puoi persino usarlo come menu per modificare il PID, i rates, i filtri e altre impostazioni del tuo quad.

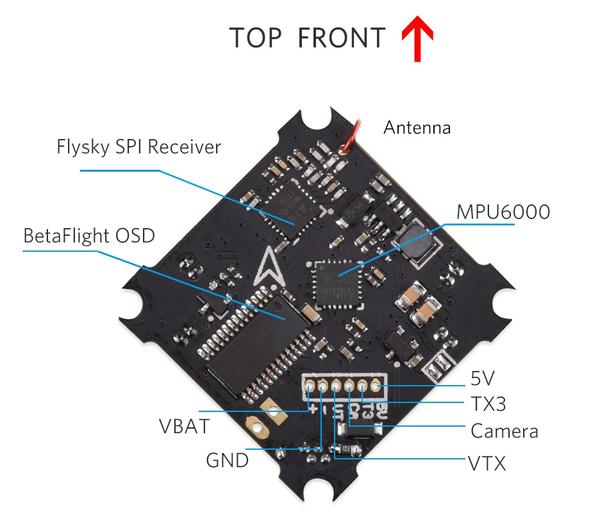

Come collegare la camera FPV con SmartAudio

Questa FC supporta il protocollo SmartAudio per la gestione delle VTX tramite OSD, in questo modo avete la possibilità di cambiare canale, settare la potenza tramite il vostro radiocomando consultando la OSD a schermo.

  • VBat: Tensione diretta dalla batteria
  • GND: Negativo della batteria
  • VTX: Video output compreso di OSD
  • Camera: Video In proveniente dalla cam FPV
  • TX3: Cavo per lo Smart Audio

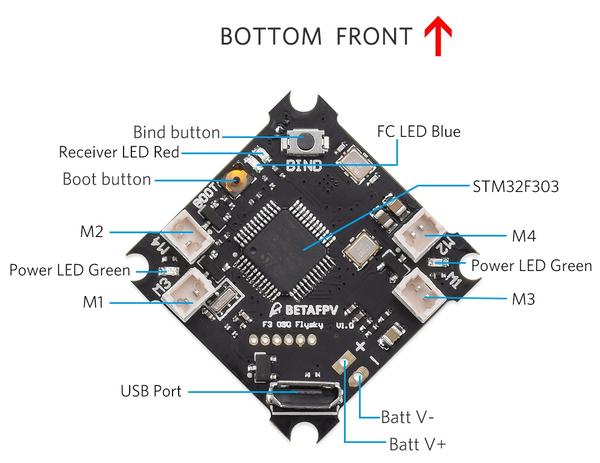

Spiegazione LED


Ci sono 4 LED installati sulla FC vediamo cosa indicano:

LED Stato Descrizione
LED Rosso della Ricevente Lampeggia Velocemente Binding Mode
LED Rosso della Ricevente Lampeggia Lentamente Non Connesso
LED Rosso della Ricevente Spento Connesso
Power LED Verde Fisso Power On
Status LED Blu Fisso Motori Armati

Ricevente SPI Flysky

Questa scheda FC ha un ricevitore Flysky SPI integrato. È necessario scegliere il supporto SPI RX nella GUI di Betaflight nel caso perdeste le impostazioni. Di default, supporta il protocollo Flysky AFHDS 2A. Di seguito è riportata la configurazione corretta nella GUI di Betaflight.

Procedura di Binding

Nota: il LED rosso della ricevente si spegne in caso di connessione riuscita.

  • Mantieni premuto il pulsante "BIND" mentre accendi la scheda, collegando la batteria o l'alimentazione USB. Quindi il ricevitore entrerà in modalità bind, indicata dal LED rosso del ricevitore che lampeggia rapidamente.
  • Questo ricevitore supporta solo la modalità AFHDS 2A e non supporta la modalità AFHDS, quindi selezionare questa modalità nel trasmettitore radio prima dell'uso. Se utilizzi radio FrSky tipo Taranis avrai bisogno di un modulo aggiuntivo multiprotocollo.
  • All'interon del menu del radiocomando premi il pulsante "BIND"
  • Il LED rosso della ricevente dovrebbe spegnersi quando il binding è avvenuto correttamente.
  • Spegni e riaccendi la FC per volare.

Note

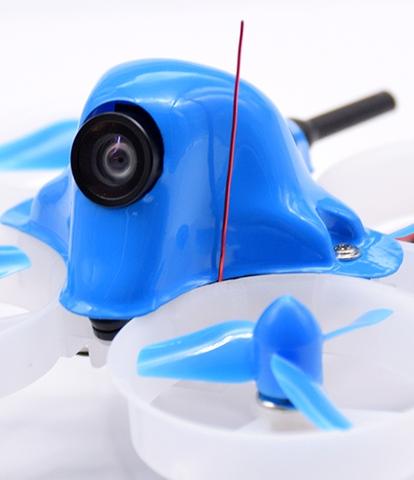

Nel caso aveste problemi di range con questa ricevente ricordatevi di posizionare l'antenna della ricevente ( il piccolo filo in rame) lontano dalla FC, il più possibile in verticale cosi da migliorare la ricezione.
